Liste des équipements Arduino – Wemos – GPIO

Vous trouverez ci-dessous la liste des équipements arduino connectables à un Wemos ou directement sur les GPIO du raspberry.  Il sont récupérables dans Jeedom avec les plugins Jeedouino ou ESPeasy.

Dans le tableau ci-dessous vous trouverez:

  • Nom : de l’équipement (un lien vers le circuit dèja monté)
  • F.Jeedouino : la « fonction » à choisir sur les Pins du plugins Jeedouino
  • F.ESPeasy : le « device » à choisir dans l’interface WEB ESPeasy
  • Branchement : le lien vers l’article de branchement
  • Description: à quoi ça sert

Par simplicité je conseille d’utiliser les circuits déjà montés plutôt que les composants seuls à câbler sois-même. Pour info, il s’agit uniquement des équipements que j’ai testé.

Nom F.Jeedouino F.ESPeasy Branchement Description
DHT22 DHT22 Temperature & humidity DHT Article Température et humidité

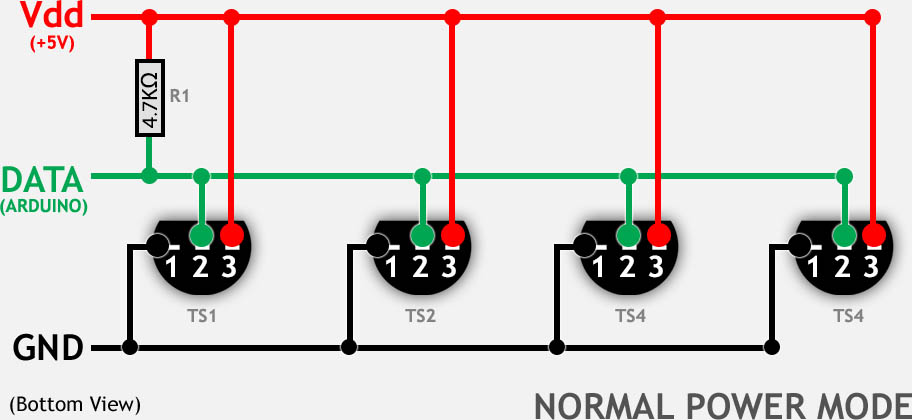

DS18b20 Sonde DS18B20 Temperature – DS18b20 Schéma Température

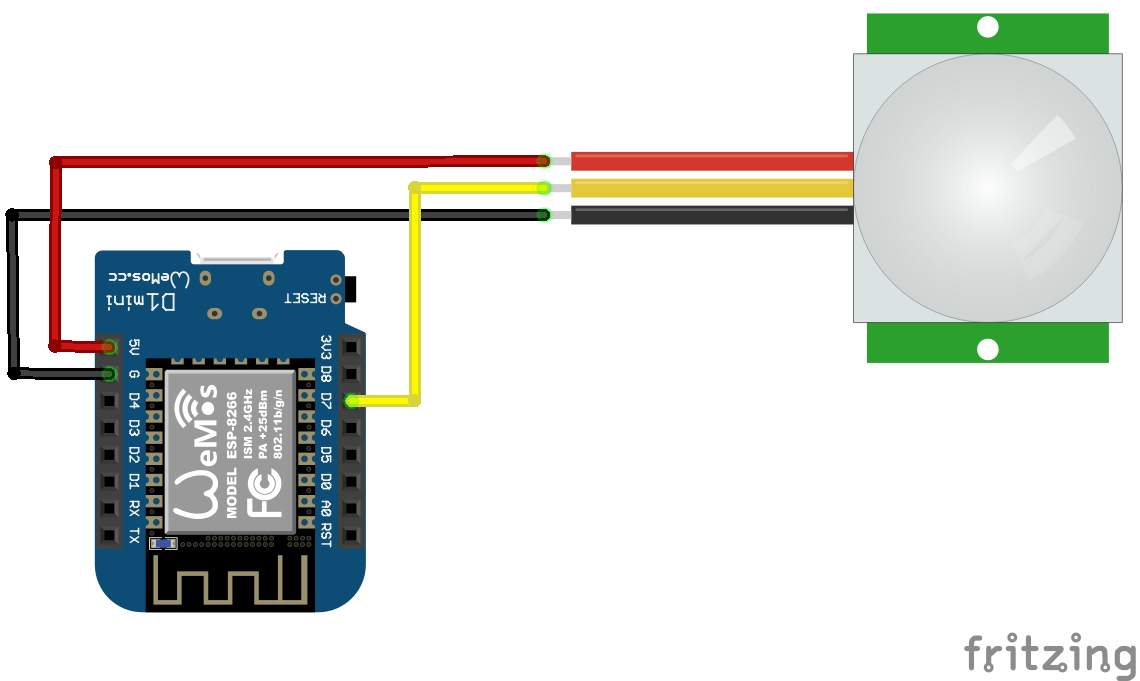

HC-SR501 Entrée numérique avec PULL-DOWN Switch input  Schéma Détecteur de mouvement PIR
MQ2 Entrée numérique avec PULL-UP Switch input  Schéma Détecteur de fumée avec seuil réglable
Ouverture Entrée numérique avec PULL-UP Switch input  Schéma Contact magnétique de porte

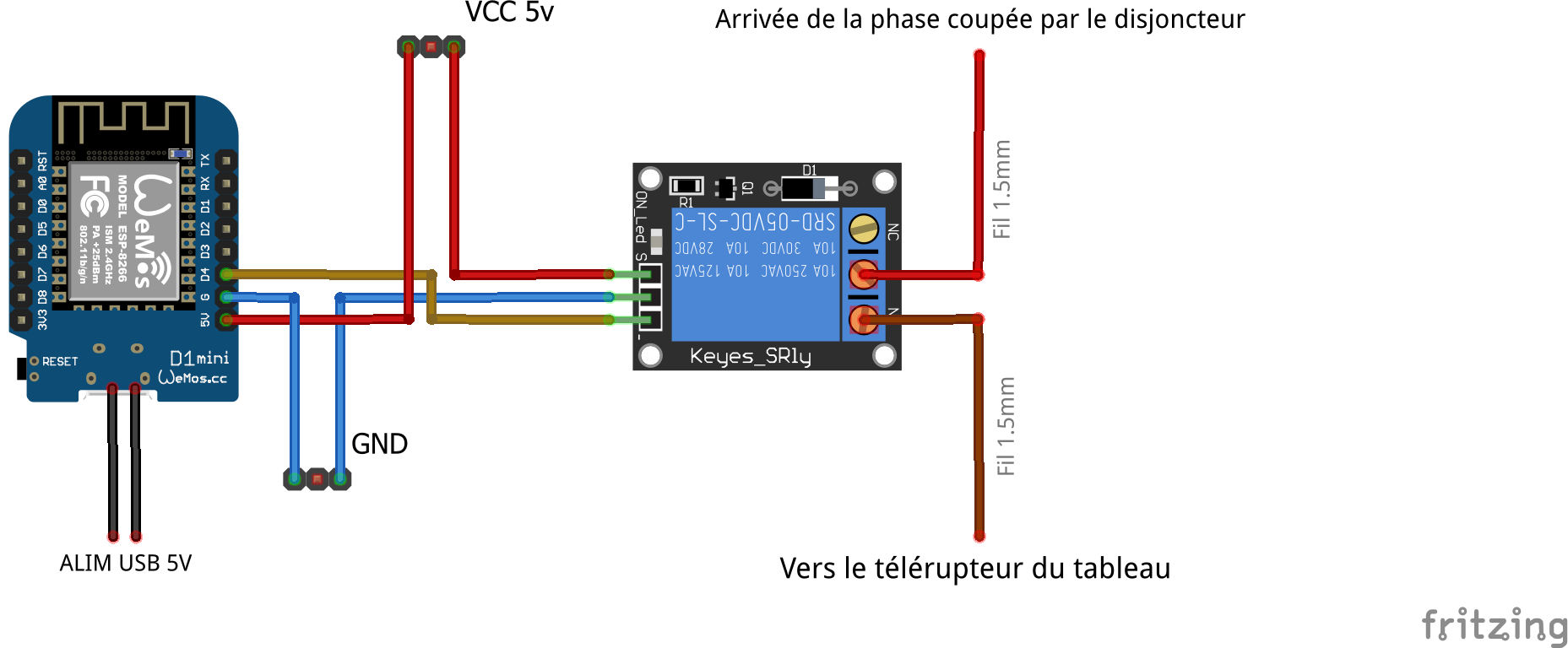

Relais Sortie mise à LOW  Schéma Relais de puissance pour 220V



Les articles d’utilisation des Wemos sur les plugins :
